一、产品简介

WT系列智能数字仪表是索思公司自主研发、制造的工业测量和监控类仪表，可以与各种热电偶、热电阻以及输出标准电流、标准电压及非标准毫伏信号的各种传感器或说变送器配合使用，将各工业对象中气体、液体、蒸汽或烟气等工业介质的温度、压力、流量、液位等工业参数进行显示、调节、报警和控制。广泛用于化工、冶金、石油、电力、水利、制造、能源、环保、食品加工、制药、钢铁、供热等各领域。

二、仪表特点

1、采用单片机技术，具有很高的智能化功能；

2、全功能信号输入，自修正A/D转换器，高精度、低漂移、长期稳定性好；

3、具有高性能的变送或控制输出功能；

4、具有多路、多种报警控制方式输出，可选择继电器、SCR可控硅过零触发控制脉冲、SSR固态继电器控制信号等；

5、只需通过面板按键选择，输入、输出、类型及量程可以组态；

6、数字、模拟双重显示，准确直观；

7、可为变送器提供DC24V馈电输出；

8、高性能开关电源供电，供电范围宽、交流直流通用；

9、用户可以对参数进行自由设定，设置的参数掉电后能长期保存；

10、可以提供RS485/RS232/RS422 MODBUS协议隔离通讯接口。

三、仪表通用技术指标

1、精度等级：0.5级；

2、输入信号及特性：

电阻型：PT100、CU50、远传压力、液位电阻激励电流<0.3mA，引线电阻0～5Ω，三线相等；

电偶型：K、E、S、R、B、N、T等，输入阻抗>10MΩ；

电流型：4～20mA、0～10mA，输入阻抗250Ω；

电压型：1～5V、0～5V，输入阻抗>270KΩ；

脉冲型：频率<10KHz，幅值电压4～24V；

3、输出信号及特性：

继电器触点容量：1A/220VAC或1A/24VDC，阻性负载，内部电火花消除电路；

SCR可控硅过零触发脉冲输出：1A/220VAC；SSR固态继电器控制信号输出：30mA/24VDC；

电流型变送器输出：0～10mA，负载阻抗<1KΩ，4～20mA，负载阻抗<750Ω；

电压型变送器输出：负载阻抗<250KΩ；

馈电输出：隔离式30mA/24VDC；非隔离式可直接配接两线制无源变送器30mA/24VDC；

通讯接口：标准串口RS485、RS232、RS422；

4、内部冷端补偿范围：0～50℃；

5、工作条件：环境温度：0～50℃ 相对温度：<85%RH 避免强腐蚀性气体；

6、电源电压：开关电源：AC60～260V或DC24～350V全范围、无极性；

线性电源：220VAC±10%；

7、功耗：<3W 重量：300～490G；

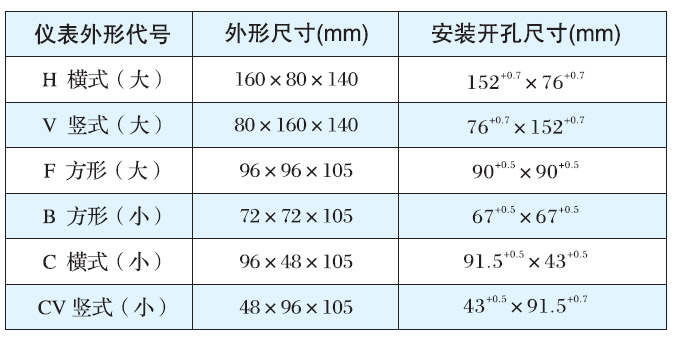

8、仪表外形及开孔尺寸：
