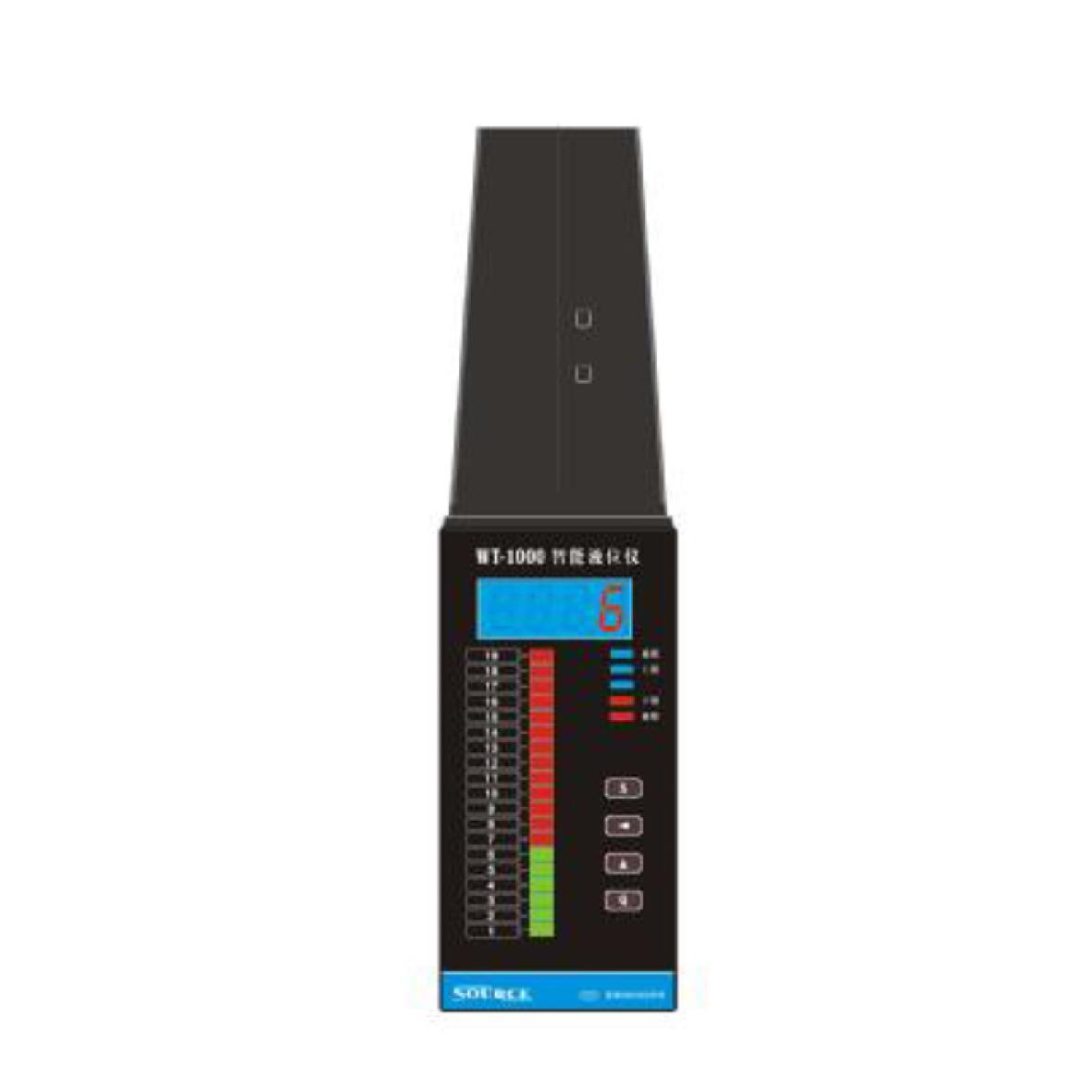

WT-1000系列智能电接点水位计
产品描述
一、适用范围：
本仪表是一种智能化电接点式液位监测仪表，适用于锅炉汽包、除氧器、加热器、蒸发器、凝气器、直流锅炉启动分离器、水箱液位的显示和控制。该仪表也可用于其它导电液体液位的显示和控制，但不适宜易燃、易爆和易腐蚀性液体。
二、功能特点：
1、采用单片机控制，使水位具有智能判断和分析能力；
2、性能稳定、工作可靠、维护方便、可扩充性好；
3、最多19个接点，接点数可以选择设置；
4、各个接点的液位值可以通过面板按键任意设定；
5、最多6路报警控制继电器，可以提供3路上限、3路下限报警供选择；
6、并有故障显示和蜂鸣器提示；
7、可以根据用户要求订制面板刻度。
三、仪表外形及开孔尺寸：
四、WT-1000 系列智能电接点水位计选型表
五、选型举例：
WT-1000-N19-A6（或WT1000）：智能电接点水位计，80×160×330mm（竖式），输入接点19点，6路报警控制继电器输出，供电电源为线性电源AC220V±10%。
备注：用户特殊订货的产品，选型、使用和接线图可参看产品附带的说明书或说明书附页，接线图以仪表上粘贴的端子图为准。
六、仪表接线示意图
★ 以上接线图仅供参考。本公司保留对产品升级的权利，如有更改未能及时通知敬请见谅，接线图以仪表上粘贴的端子图为准。
