模块选型手册

SSD-5W板载式

产品特点：

高转换效率可达87%、纹波低至100mVp-p、 4：1宽范围输入 、工作壳体温度达90℃、

输出电压±10%调节 、高隔离电压DC1500V

主要性能参数：

输出电压设定： ±1%

源效应 ：±0.5%

负载效应： ±1%

纹波噪声： Vp-p ≤ 100mV（20M BW）

环境温度效应：±2%（-25℃～55℃）工业级、±2%（-40℃～85℃）军品级

过流保护：额定电流的105～150%动作，自动恢复

绝缘耐压：输入/输出 DC1500V 、输入/壳体 DC1000V、 输出/壳体 DC500V

冷却方式：传导

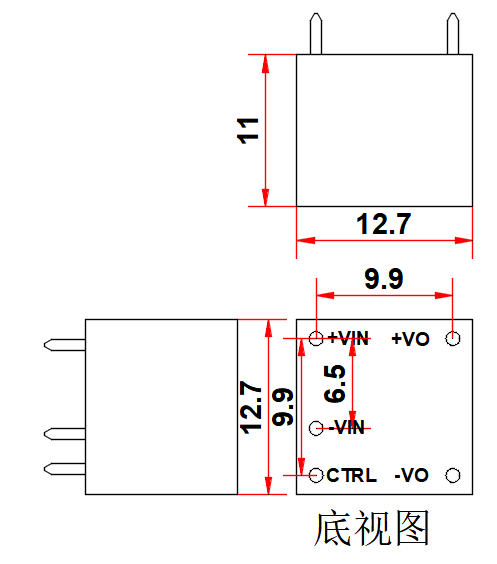

外形尺寸：12.7×12.7×11mm

注：模块输入端无内置滤波器，使用时请外置滤波器，输出允许电解电容≤1000uF。

产品参数：

产品外形尺寸：

SSD-10W板载式

产品特点：

高转换效率可达88%、纹波低至100mVp-p、 4：1宽范围输入 、工作壳体温度达90℃、

输出电压±10%调节 、高隔离电压DC1500V

主要性能参数：

输出电压设定： ±1%

源效应 ：±0.5%

负载效应： ±1%

纹波噪声： Vp-p ≤ 100mV（20M BW）

环境温度效应：±2%（-25℃～55℃）工业级、±2%（-40℃～85℃）军品级

电压调节： TRM端外置电位器±10%调节

过流保护：额定电流的105～150%动作，自动恢复

绝缘耐压：输入/输出 DC1500V 、输入/壳体 DC1000V、 输出/壳体 DC500V

冷却方式：传导

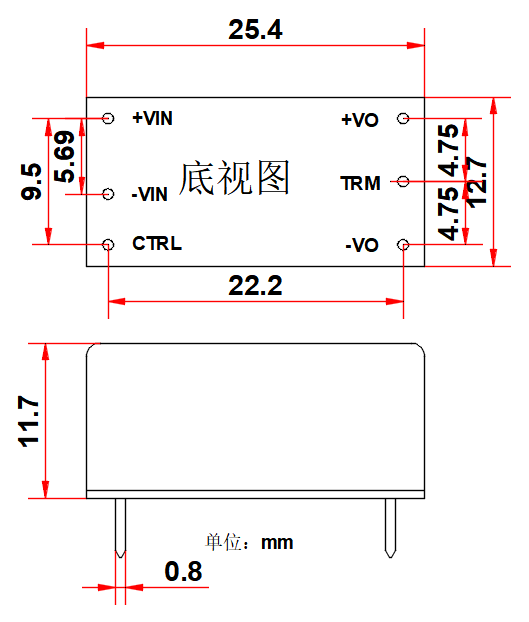

外形尺寸：25.4×12.7×11mm

注：模块输入端无内置滤波器，使用时请外置滤波器，输出允许电解电容≤1000uF。

产品参数：

SSD-30W板载式模块

产品特点：

高转换效率可达88%、纹波低至100mVp-p、 4：1宽范围输入 、工作壳体温度达90℃、

输出电压±10%调节 、高隔离电压DC1500V

主要性能参数：

输出电压设定： ±1%

源效应 ：±0.5%

负载效应： ±1%

纹波噪声： Vp-p ≤ 100mV（20M BW）

环境温度效应：±2%（-25℃～55℃）工业级、±2%（-40℃～85℃）军品级

电压调节： TRM端外置电位器±10%调节

过流保护：额定电流的105～150%动作，自动恢复

绝缘耐压：输入/输出 DC1500V 、输入/壳体 DC1000V、 输出/壳体 DC500V

冷却方式：传导

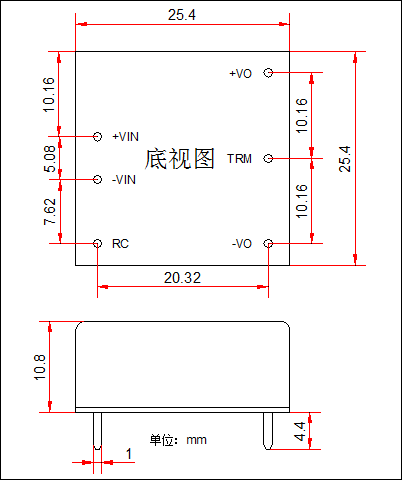

外形尺寸：25.4×25.4×10.8mm

注：模块输入端无内置滤波器，使用时请外置滤波器，输出允许电解电容≤1000uF。

产品参数：

产品外形尺寸：

SSD-50W板载式模块

产品特点：

高转换效率可达88%、纹波低至100mVp-p、4：1宽范围输入 、工作壳体温度达90℃、

输出电压±10%调节 、高隔离电压DC1500V

主要性能参数：

输出电压设定： ±1%

源效应 ：±0.5%

负载效应： ±1%

纹波噪声： Vp-p ≤ 100mV（20M BW）

环境温度效应：±2%（-25℃～55℃）工业级、±2%（-40℃～85℃）军品级

电压调节： TRM端外置电位器±10%调节

过流保护：额定电流的105～150%动作，自动恢复

绝缘耐压：输入/输出 DC1500V 、输入/壳体 DC1000V、输出/壳体 DC500V

冷却方式：传导

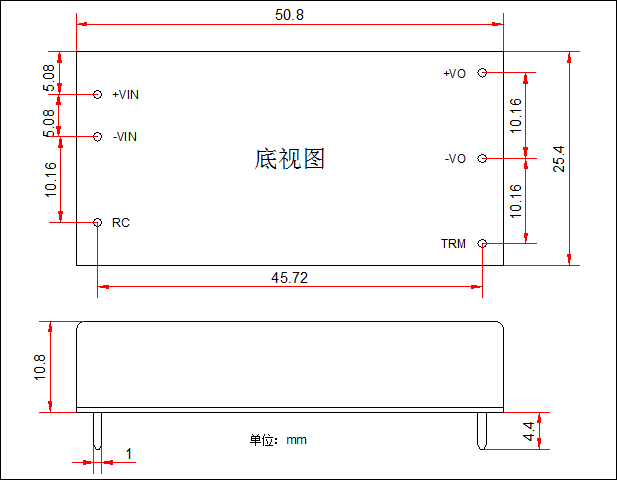

外形尺寸：50.8×25.4×10.8mm

注：模块输入端无内置滤波器，使用时请外置滤波器，输出允许电解电容≤1000uF。

产品参数：

产品外形尺寸：

SSD-75W板载式模块

产品特点：

高转换效率可达87%、纹波低至100mVp-p、 4：1宽范围输入 、工作铝基板温度达100℃、

输出电压±10%调节 、高隔离电压DC1500V、输出电压远端补偿S端

主要性能参数：

输出电压设定： ±1%

源效应 ：±0.5%

负载效应： ±1%

纹波噪声： Vp-p ≤ 100mV（20M BW）

环境温度效应：±2%（-25℃～55℃）工业级、±2%（-40℃～85℃）军品级

电压调节： TRM端外置电位器±10%调节

过流保护：额定电流的105～150%动作，自动恢复

禁止功能：RC端负逻辑关机

绝缘耐压：输入/输出 DC1500V、输入/壳体 DC1500V 、输出/壳体 DC1000V

冷却方式：传导

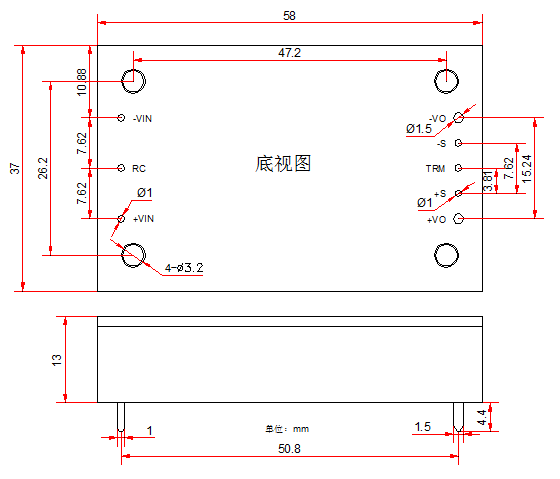

外形尺寸：58×37×13mm

产品参数：

 产品外形尺寸：

SSD-150W板载式模块

产品特点：

高转换效率可达89%、纹波低至100mVp-p、 4：1宽范围输入 、工作铝基板温度达100℃、

输出电压±10%调节 、高隔离电压DC1500V、输出电压远端补偿S端

主要性能参数：

输出电压设定： ±1%

纹波噪声： Vp-p ≤ 100mV（20M BW）

电压调节： TRM端外置电位器±10%调节

过流保护：额定电流的105～150%动作，自动恢复

禁止功能：RC端负逻辑关机

绝缘耐压：输入/输出 DC1500V、输入/壳体 DC1500V 、输出/壳体 DC1000V

环境温度效应：±2%（-25℃～+55℃）工业级、±2%（-40℃～+85℃）军品级

冷却方式：传导

外形尺寸：58×37×13mm

产品参数：

产品外形尺寸：

SSD-300W板载式模块

产品特点：

高转换效率可达89%、纹波低至100mVp-p、 4：1宽范围输入 、工作铝基板温度达100℃、

输出电压±10%调节 、高隔离电压DC1500V、输出电压远端补偿S端

主要性能参数：

输出电压设定： ±1%

纹波噪声： Vp-p ≤ 100mV（20M BW）

电压调节： TRM端外置电位器±10%调节

过流保护：额定电流的105～150%动作，自动恢复

禁止功能：RC端负逻辑关机

绝缘耐压：输入/输出 DC1500V、输入/壳体 DC1500V 、输出/壳体 DC1000V

环境温度效应：±2%（-25℃～+55℃）工业级、±2%（-40℃～+85℃）军品级

冷却方式：传导

外形尺寸：58×61×13mm

产品参数：

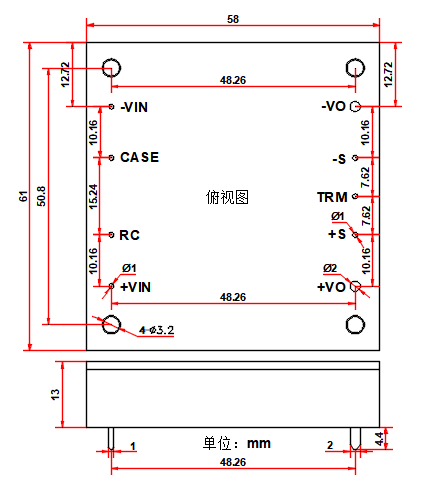

产品外形尺寸：

SSH-100W板载式模块

产品特点：

高转换效率可达90%、 2：1宽范围输入 、工作铝基板温度达100℃、输出电压±10%调节 、

高隔离电压DC2000V

主要性能参数：

输出电压设定： ±1%

纹波噪声： Vp-p    ≤ 5V:  2%  ≥12V:  1%（20M BW）

电压调节： TRM端外置电位器±10%调节

过流保护：额定电流的105～150%动作，自动恢复

绝缘耐压：输入/输出 DC2000V 、输入/壳体 DC2000V 、输出/壳体 DC1000V

环境温度效应：±2%（-25℃～55℃）工业级、±2%（-40℃～100℃）军品级

冷却方式：传导

外形尺寸：58×37×13mm

注：模块输入端无内置滤波器，使用时请外置滤波器,输出端电解电容≤2000uF

产品参数：

产品外形尺寸：

SSH-150W板载式模块

产品特点：

高转换效率可达90%、 2：1宽范围输入 、工作铝基板温度达100℃、输出电压±10%调节 、

高隔离电压DC2000V

主要性能参数：

输出电压设定： ±1%

纹波噪声： Vp-p    ≤ 5V:  2%  ≥12V:  1%（20M BW）

电压调节： TRM端外置电位器±10%调节

过流保护：额定电流的105～150%动作，自动恢复

绝缘耐压：输入/输出 DC2000V 、输入/壳体 DC2000V 、输出/壳体 DC1000V

环境温度效应：±2%（-25℃～55℃）工业级、±2%（-40℃～100℃）军品级

冷却方式：传导

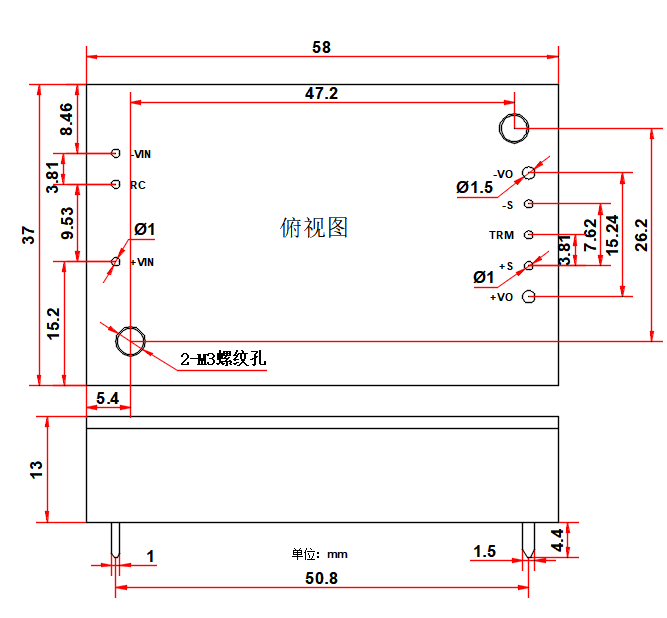

外形尺寸：58×37×13mm

注：模块输入端无内置滤波器，使用时请外置滤波器,输出端电解电容≤2000uF

产品参数：

产品外形尺寸：

SSH-300W板载式模块

产品特点：

高转换效率可达88%、 工作铝基板温度达100℃、

高隔离电压DC2000V、输出电压远端补偿S端

主要性能参数：

输出电压设定：±1%                   电压调节： TRM端外置电位器±10%调节

源效应：±0.5%                        过流保护：额定电流的105～150%动作，自动恢复

负载效应：±1%                       禁止功能：CNT端负逻辑关机

环境温度效应：±2%（-25℃～55℃）工业级、±2%（-40℃～100℃）军品级

绝缘耐压： 输入/输出 DC2000V           冷却方式：传导

 输入/壳体 DC2000V  输出/壳体 DC1000V

          纹波噪声： Vp-p    ≤ 5V:  2%    ≥12V:  1%（20M BW）

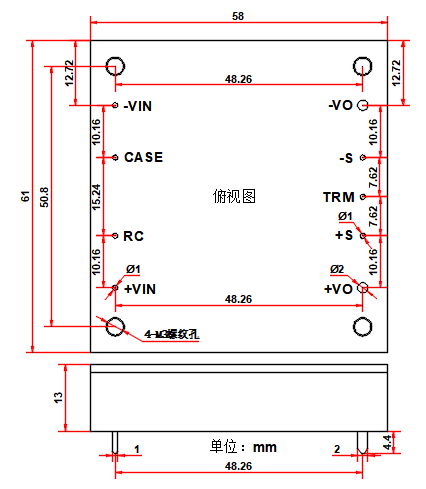

外形尺寸：58×61×13mm

注：模块输入端无内置滤波器，使用时请外置滤波器,输出端电解电容≤3000uF

产品参数：

 产品外形尺寸：

SSH-600W板载式模块

产品特点：

高转换效率可达88%、 工作铝基板温度达100℃、

高隔离电压DC2000V、输出电压远端补偿S端

主要性能参数：

输出电压设定：±1%                   电压调节： TRM端外置电位器±10%调节

源效应：±0.5%                        过流保护：额定电流的105～150%动作，自动恢复

负载效应：±1%                       禁止功能：CNT端负逻辑关机

环境温度效应：±2%（-25℃～55℃）工业级、±2%（-40℃～100℃）军品级

绝缘耐压： 输入/输出 DC2000V           冷却方式：传导

 输入/壳体 DC2000V  输出/壳体 DC1000V

          纹波噪声： Vp-p    ≤ 5V:  2%    ≥12V:  1%（20M BW）

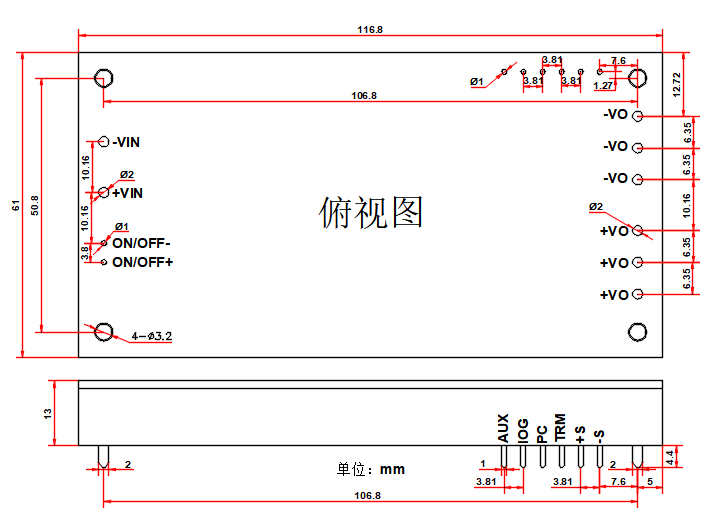

外形尺寸：116.8×61×13mm

注：模块输入端无内置滤波器，使用时请外置滤波器,输出端电解电容≤3000uF

产品参数：

 产品外形尺寸：
