对流散热方式选型
产品描述
30W对流安装式开关电源
产品特点及性能参数：
输入电压范围：AC90～264V
交流/(直流电压=交流电压*1.4倍）输入电压通用 输入浪涌电流：40A/25℃启动
支持单路 输出电压：±1%
隔离耐压支持DC2000V（输入对输出） 负载能力：±1%
壳体密闭抗干扰能力强 工作环境温度：±2%（-25℃～55℃）工业级
具有短路、过流保护功能 过流保护：额定电流的110～130%
绝缘耐压：输入/输出 DC2000V 输入/壳体 DC2000V 输出/壳体 DC500V

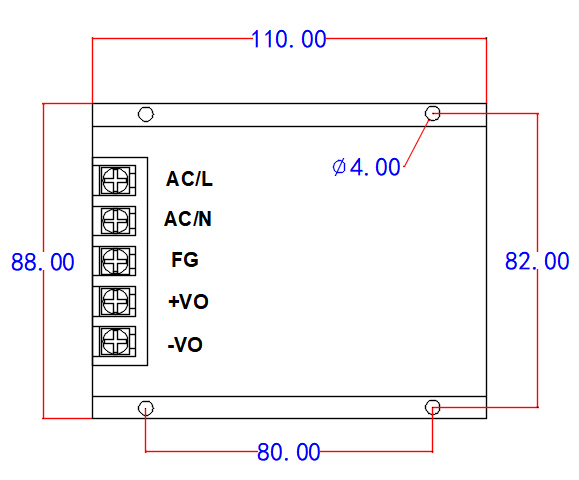

外形尺寸：110*88*40mm
产品型号选型：
型号 | 输出VO1 | 纹波峰峰值 | 安装孔尺寸 | 安装板厚度 |
DL30-220FS05 | 5V | 100mV |
80*82mm | 1.5mm |
DL30-220FS09 | 9V | 100mV | ||
DL30-220FS12 | 12V | 120mV | ||
DL30-220FS15 | 15V | 150mV | ||
DL30-220FS24 | 24V | 150mV | ||
DL30-220FS28 | 28V | 200mV | ||
DL30-220FS36 | 36V | 200mV | ||
DL30-220FS48 | 48V | 200mV | ||
DL30-220FS55 | 55V | 200mV |
50W对流安装式开关电源
产品特点及性能参数：
输入电压范围：AC90～264V
交流/(直流电压=交流电压*1.4倍）输入电压通用 输入浪涌电流：40A/25℃启动
支持单路 输出电压：±1%
隔离耐压支持DC2000V（输入对输出） 负载能力：±1%
壳体密闭抗干扰能力强 工作环境温度：±2%（-25℃～55℃）工业级
具有短路、过流保护功能 过流保护：额定电流的110～130%
绝缘耐压：输入/输出 DC2000V 输入/壳体 DC2000V 输出/壳体 DC500V

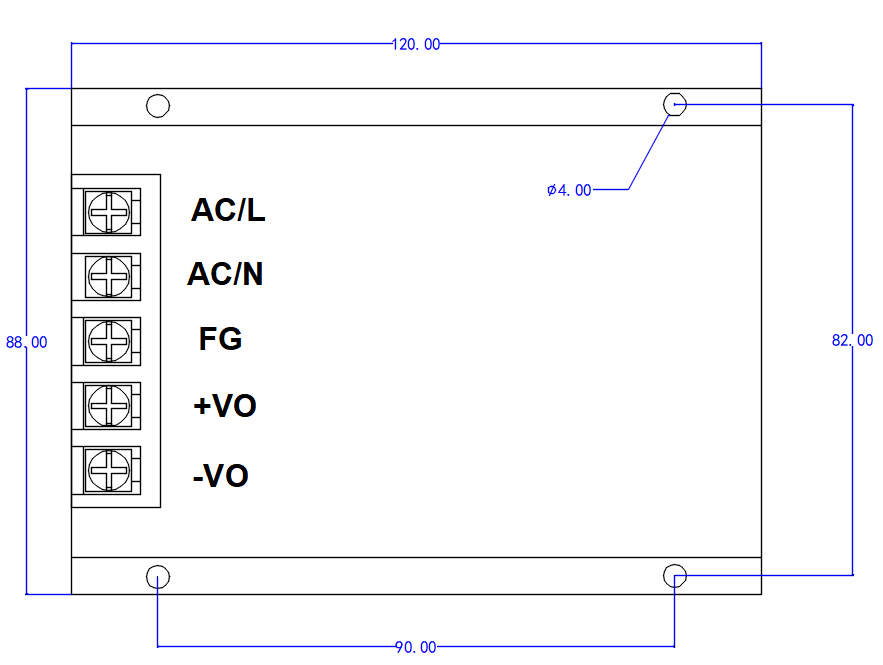

外形尺寸：120*88*40mm
产品型号选型：
型号 | 输出VO1 | 纹波峰峰值 | 安装孔尺寸 | 安装板厚度 |
DL50-220FS05 | 5V | 100mV |
90*82mm | 1.5mm |
DL50-220FS09 | 9V | 100mV | ||
DL50-220FS12 | 12V | 120mV | ||
DL50-220FS15 | 15V | 150mV | ||
DL50-220FS24 | 24V | 150mV | ||
DL50-220FS28 | 28V | 200mV | ||
DL50-220FS36 | 36V | 200mV | ||
DL50-220FS48 | 48V | 200mV | ||
DL50-220FS55 | 55V | 200mV |
75W对流安装式开关电源
产品特点及性能参数：
输入电压范围：AC90～264V
交流/(直流电压=交流电压*1.4倍）输入电压通用 输入浪涌电流：40A/25℃启动
支持单路 输出电压：±1%
隔离耐压支持DC2000V（输入对输出） 负载能力：±1%
壳体密闭抗干扰能力强 工作环境温度：±2%（-25℃～55℃）工业级
具有短路、过流保护功能 过流保护：额定电流的110～130%
绝缘耐压：输入/输出 DC2000V 输入/壳体 DC2000V 输出/壳体 DC500V

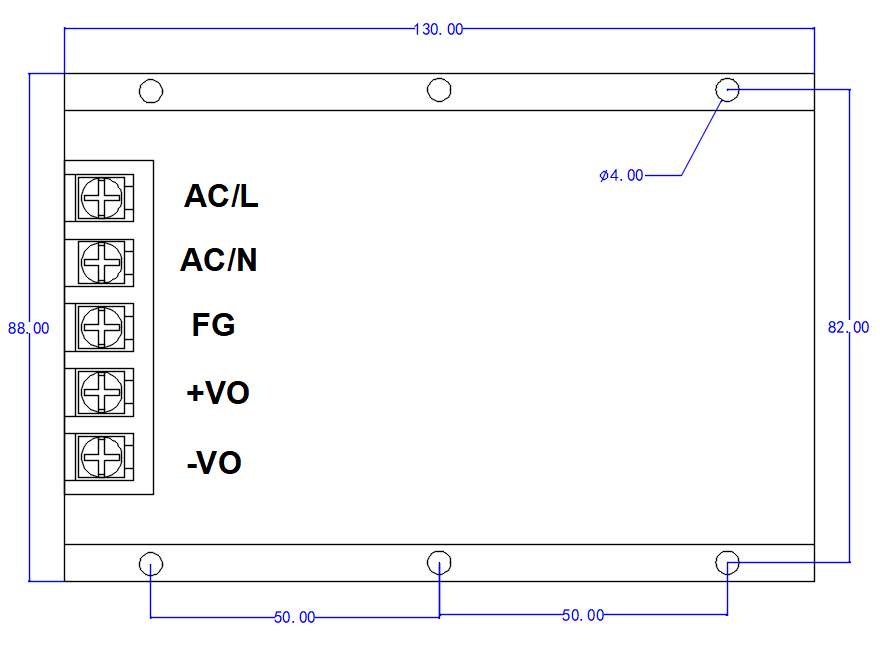

外形尺寸：130*88*40mm
产品型号选型：
型号 | 输出VO1 | 纹波峰峰值 | 安装孔尺寸 | 安装板厚度 |
DL75-220FS05 | 5V | 100mV |
100*82mm | 1.5mm |
DL75-220FS09 | 9V | 100mV | ||
DL75-220FS12 | 12V | 120mV | ||
DL75-220FS15 | 15V | 150mV | ||
DL75-220FS24 | 24V | 150mV | ||
DL75-220FS28 | 28V | 200mV | ||
DL75-220FS36 | 36V | 200mV | ||
DL75-220FS48 | 48V | 200mV | ||
DL75-220FS55 | 55V | 200mV |
100W对流安装式开关电源
产品特点及性能参数：
输入电压范围：AC90～264V
交流/(直流电压=交流电压*1.4倍）输入电压通用 输入浪涌电流：40A/25℃启动
支持单路 输出电压：±1%
隔离耐压支持DC2000V（输入对输出） 负载能力：±1%
壳体密闭抗干扰能力强 工作环境温度：±2%（-25℃～55℃）工业级
具有短路、过流保护功能 过流保护：额定电流的110～130%
绝缘耐压：输入/输出 DC2000V 输入/壳体 DC2000V 输出/壳体 DC500V

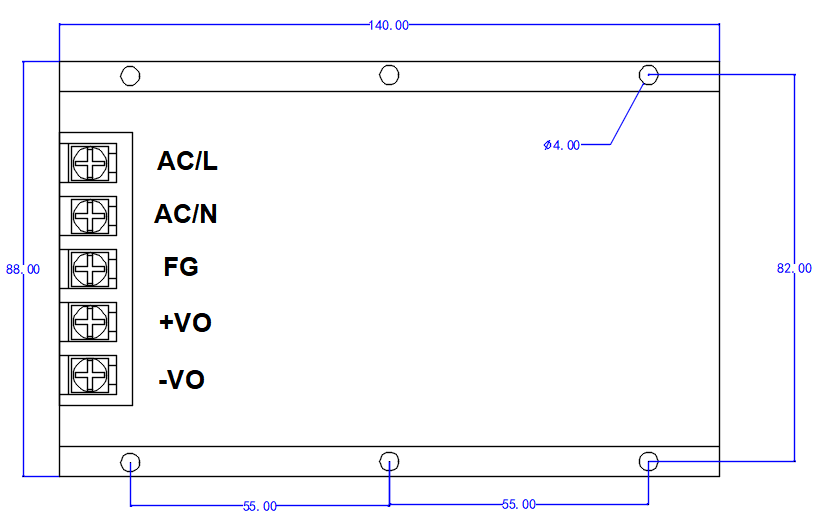

外形尺寸：140*88*40mm
产品型号选型：
型号 | 输出VO1 | 纹波峰峰值 | 安装孔尺寸 | 安装板厚度 |
DL100-220FS05 | 5V | 100mV |
110*82mm | 1.5mm |
DL100-220FS09 | 9V | 100mV | ||
DL100-220FS12 | 12V | 120mV | ||
DL100-220FS15 | 15V | 150mV | ||
DL100-220FS24 | 24V | 150mV | ||
DL100-220FS28 | 28V | 200mV | ||
DL100-220FS36 | 36V | 200mV | ||
DL100-220FS48 | 48V | 200mV | ||
DL100-220FS55 | 55V | 200mV |
150W对流安装式开关电源
产品特点及性能参数：
输入电压范围：AC90～264V
交流/(直流电压=交流电压*1.4倍）输入电压通用 输入浪涌电流：40A/25℃启动
支持单路 输出电压：±1%
隔离耐压支持DC2000V（输入对输出） 负载能力：±1%
壳体密闭抗干扰能力强 工作环境温度：±2%（-25℃～55℃）工业级
具有短路、过流保护功能 过流保护：额定电流的110～130%
绝缘耐压：输入/输出 DC2000V 输入/壳体 DC2000V 输出/壳体 DC500V

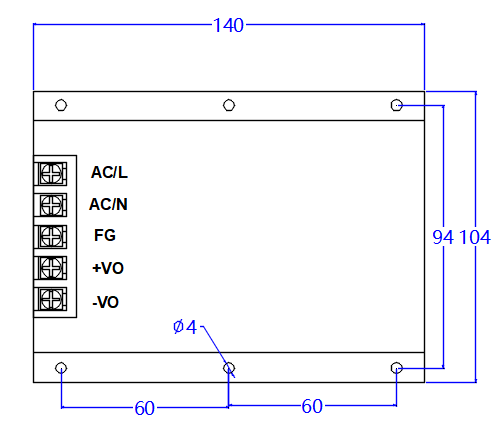

外形尺寸：140*104*51mm
产品型号选型：
型号 | 输出VO1 | 纹波峰峰值 | 安装孔尺寸 | 安装板厚度 |
DL150-220FS05 | 5V | 100mV |
120*94mm | 1.5mm |
DL150-220FS09 | 9V | 100mV | ||
DL150-220FS12 | 12V | 120mV | ||
DL150-220FS15 | 15V | 150mV | ||
DL150-220FS24 | 24V | 150mV | ||
DL150-220FS28 | 28V | 200mV | ||
DL150-220FS36 | 36V | 200mV | ||
DL150-220FS48 | 48V | 200mV | ||
DL150-220FS55 | 55V | 200mV |
200W对流安装式开关电源
产品特点及性能参数：
输入电压范围：AC90～264V
交流/(直流电压=交流电压*1.4倍）输入电压通用 输入浪涌电流：40A/25℃启动
支持单路 输出电压：±1%
隔离耐压支持DC2000V（输入对输出） 负载能力：±1%
壳体密闭抗干扰能力强 工作环境温度：±2%（-25℃～55℃）工业级
具有短路、过流保护功能 过流保护：额定电流的110～130%
绝缘耐压：输入/输出 DC2000V 输入/壳体 DC2000V 输出/壳体 DC500V

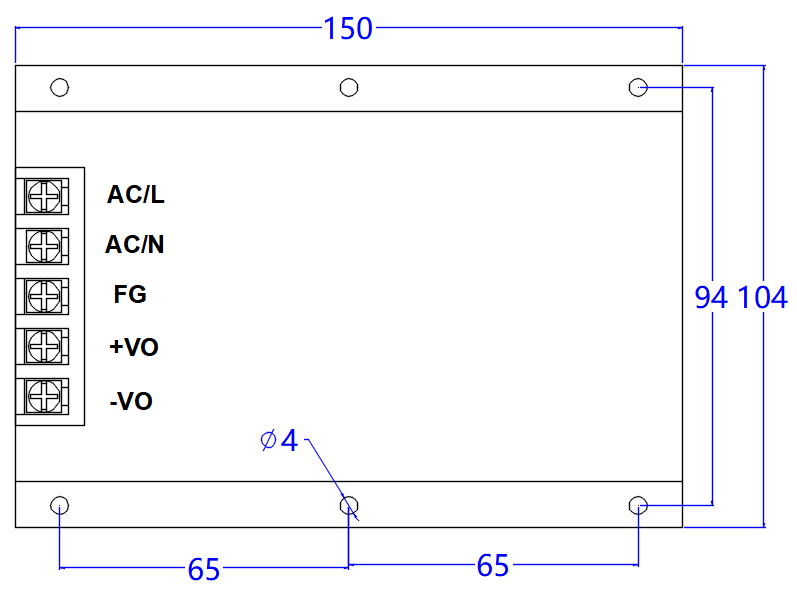

外形尺寸：150*104*51mm
产品型号选型：
型号 | 输出VO1 | 纹波峰峰值 | 安装孔尺寸 | 安装板厚度 |
DL200-220FS05 | 5V | 100mV |
130*94mm | 1.5mm |
DL200-220FS09 | 9V | 100mV | ||
DL200-220FS12 | 12V | 120mV | ||
DL200-220FS15 | 15V | 150mV | ||
DL200-220FS24 | 24V | 150mV | ||
DL200-220FS28 | 28V | 200mV | ||
DL200-220FS36 | 36V | 200mV | ||
DL200-220FS48 | 48V | 200mV | ||
DL200-220FS55 | 55V | 200mV |
250W对流安装式开关电源
产品特点及性能参数：
输入电压范围：AC90～264V
交流/(直流电压=交流电压*1.4倍）输入电压通用 输入浪涌电流：40A/25℃启动
支持单路 输出电压：±1%
隔离耐压支持DC2000V（输入对输出） 负载能力：±1%
壳体密闭抗干扰能力强 工作环境温度：±2%（-25℃～55℃）工业级
具有短路、过流保护功能 过流保护：额定电流的110～130%
绝缘耐压：输入/输出 DC2000V 输入/壳体 DC2000V 输出/壳体 DC500V

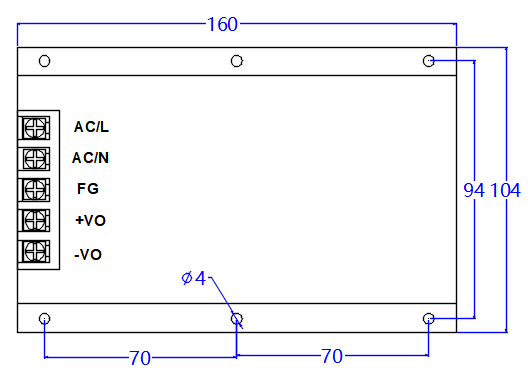

外形尺寸：160*104*51mm
产品型号选型：
型号 | 输出VO1 | 纹波峰峰值 | 安装孔尺寸 | 安装板厚度 |
DL250-220FS12 | 12V | 120mV | 140*94mm | 1.5mm |
DL250-220FS24 | 24V | 150mV | ||
DL250-220FS28 | 28V | 200mV | ||
DL250-220FS36 | 36V | 200mV | ||
DL250-220FS48 | 48V | 200mV |
300W对流安装式开关电源
产品特点及性能参数：
输入电压范围：AC90～264V
交流/(直流电压=交流电压*1.4倍）输入电压通用 输入浪涌电流：40A/25℃启动
支持单路 输出电压：±1%
隔离耐压支持DC2000V（输入对输出） 负载能力：±1%
壳体密闭抗干扰能力强 工作环境温度：±2%（-25℃～55℃）工业级
具有短路、过流保护功能 过流保护：额定电流的110～130%
绝缘耐压：输入/输出 DC2000V 输入/壳体 DC2000V 输出/壳体 DC500V

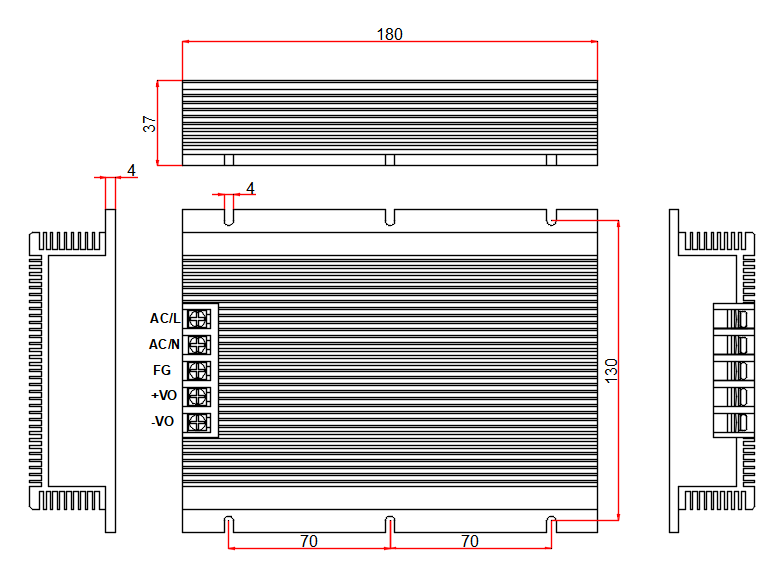

外形尺寸：180*140*37mm
产品型号选型：
型号 | 输出VO1 | 纹波峰峰值 | 安装孔尺寸 | 安装板厚度 |
DL300-220FS12 | 12V | 120mV |
140*130mm | 4mm |
DL300-220FS15 | 15V | 150mV | ||
DL300-220FS19 | 19V | 150mV | ||
DL300-220FS24 | 24V | 150mV | ||
DL300-220FS28 | 28V | 150mV | ||
DL300-220FS32 | 32V | 200mV | ||
DL300-220FS36 | 36V | 200mV | ||
DL300-220FS48 | 48V | 200mV | ||
DL300-220FS55 | 55V | 200mV |
350W对流安装式开关电源
产品特点及性能参数：
输入电压范围：AC90～264V
交流/(直流电压=交流电压*1.4倍）输入电压通用 输入浪涌电流：40A/25℃启动
支持单路 输出电压：±1%
隔离耐压支持DC2000V（输入对输出） 负载能力：±1%
壳体密闭抗干扰能力强 工作环境温度：±2%（-25℃～55℃）工业级
具有短路、过流保护功能 过流保护：额定电流的110～130%
绝缘耐压：输入/输出 DC2000V 输入/壳体 DC2000V 输出/壳体 DC500V

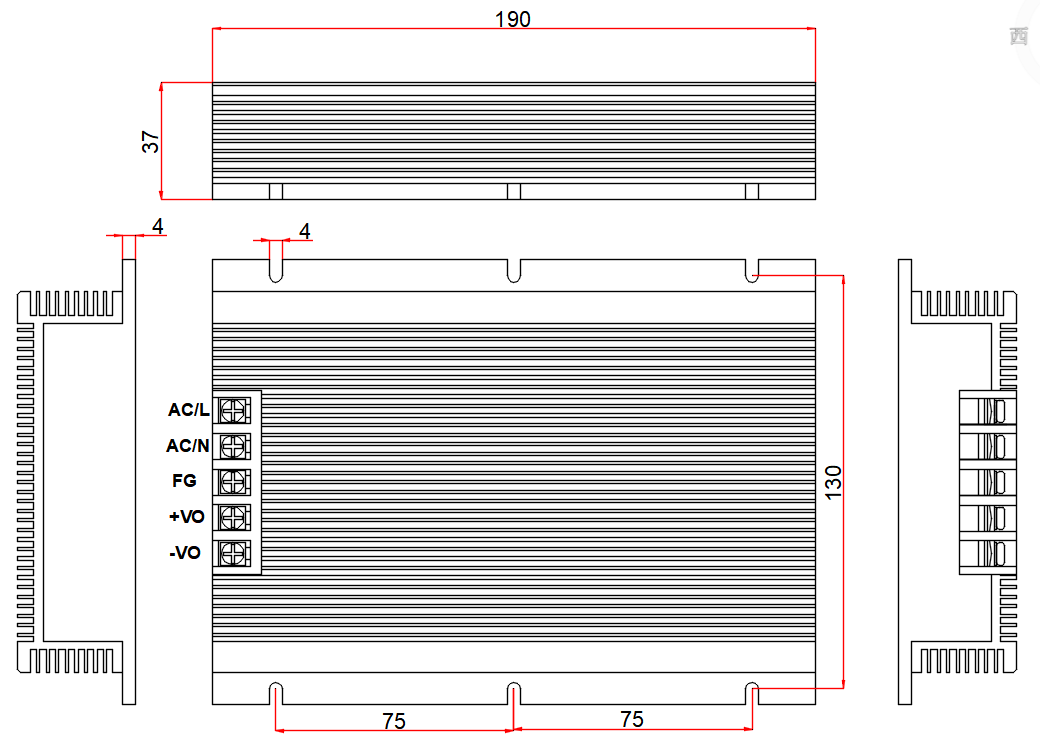

外形尺寸：190*140*37mm
产品型号选型：
型号 | 输出VO1 | 纹波峰峰值 | 安装孔尺寸 | 安装板厚度 |
DL350-220FS12 | 12V | 120mV |
150*130mm | 4mm |
DL350-220FS15 | 15V | 150mV | ||
DL350-220FS19 | 19V | 150mV | ||
DL350-220FS24 | 24V | 150mV | ||
DL350-220FS28 | 28V | 150mV | ||
DL350-220FS32 | 32V | 200mV | ||
DL350-220FS36 | 36V | 200mV | ||
DL350-220FS48 | 48V | 200mV | ||
DL350-220FS55 | 55V | 200mV |
